Обработка IP датаграмм интерфейсом loopback.

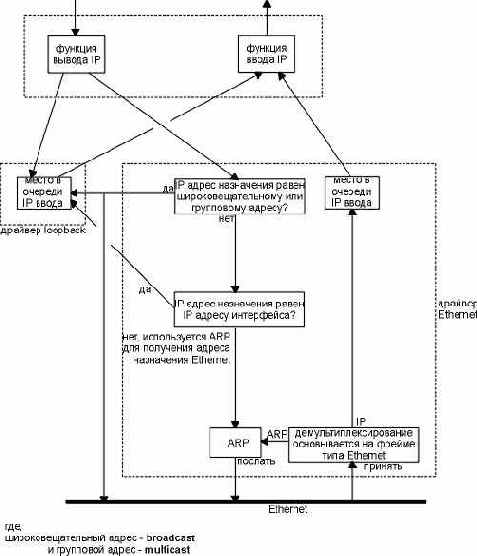

Рисунок 2.4 Обработка IP датаграмм интерфейсом loopback.


На этом рисунке необходимо обратить внимание на следующее:

  1. Все что отправляется на адрес loopback (обычно 127.0.0.1), попадает на вход IP.
  2. Датаграммы, отправляемые на широковещательный или групповой адреса, копируются в интерфейс loopback и отправляются в Ethernet. Это осуществляется исходя из определения широковещательной или групповой рассылки (глава 12), которая включает в себя посылающий хост.
  3. Все что отправляется на любой из собственных IP адресов хоста, посылается на интерфейс loopback.

Может показаться неэффективным то что транспортный и IP уровни обрабатывают данные, которые посылаются по петле. Однако это упрощает разработку, потому что интерфейс loopback для сетевого уровня выглядит просто как еще один канальный уровень. Сетевой уровень направляет датаграммы в интерфейс loopback как в любой другой канальный уровень, а затем интерфейс loopback помещает датаграммы обратно во входную очередь IP.

Другой интересный момент, который можно увидеть на рисунке 2.4, заключается в том, что IP датаграммы, посланные на один из собственных адресов хоста, обычно не попадают в соответствующую сеть. В комментариях к некоторым BSD драйверам Ethernet устройств указывается, что большинство интерфейсных плат Ethernet не способны читать свою собственную передачу. Так как хост должен обрабатывать IP датаграммы, которые он посылает самому себе, такая обработка пакетов, как показано на рисунке 2.4, это простейший путь добиться этого.

4.4BSD имеет переменную useloopback (по умолчанию устанавливается ее в 1). Если эта переменная установлена в 0, драйвера Ethernet посылают локальные пакеты в сеть, вместо того чтобы посылать их в драйвер loopback. Это может работать, а может и не работать, в зависимости от того, какая установлена интерфейсная плата Ethernet и какой драйвер.
