Временная диаграмма запроса TFTP на неверный порт.

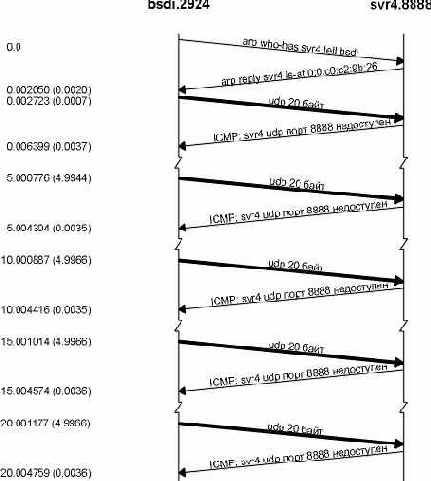

Рисунок 6.11 Временная диаграмма запроса TFTP на неверный порт.
Время на рисунке увеличивается по направлению вниз, а метки, стоящие крайними слева на рисунке, соответствуют величинам времени в выводе команды tcpdump, приведенном на рисунке 6.8. Метки вверху - это имена хостов и номера портов каждой конечной системы. Однако, вертикальное представление времени на рисунке не точно соответствует реальному времени. При передаче данных UDP или TCP мы показываем пакет с помощью жирной линии.
Почему TFTP клиент осуществляет повторную передачу своего запроса после прихода сообщения ICMP? Особенность сетевого программирования, присутствующая в системах BSD, заключается в том, что пользовательский процесс, использующий UDP, не предупреждается о приеме ICMP сообщения на этот сокет, если только процесс не установил соединение (connect) к этому сокету. Стандартный TFTP клиент системы BSD не выдает connect, поэтому он никогда не получит уведомления о приходе ICMP ошибки.
Также необходимо обратить внимание на то, что при работе TFTP клиента используется алгоритм тайм-аутов и повторных передач. TFTP клиент просто осуществляет повторную передачу каждые 5 секунд, всего в течение 25 секунд. Позже мы увидим, что подобный алгоритм протокола TCP значительно лучше.
Устаревший алгоритм тайм-аутов и повторных передач, используемый TFTP клиентом, в настоящее время запрещен Host Requirements RFC. Тем не менее, все три системы в описываемой подсети и Solaris 2.2 до сих пор его используют. AIX 3.2.2 использует экспотенциальный рост тайм-аута, посылая пакеты с интервалом 0, 5, 15 и 35 секунд. В настоящее время рекомендуется именно такой способ расчета тайм-аутов. Более подробно мы обсудим тайм-ауты в главе 21.
И в заключение, обратите внимание на то, что ICMP сообщения вернулись примерно через 3,5 миллисекунды после отправки UDP датаграммы. В главе 7 мы увидим, что это примерно соответствует времени возврата для отклика Ping.
