Пример маршрутизаторов и сетей.

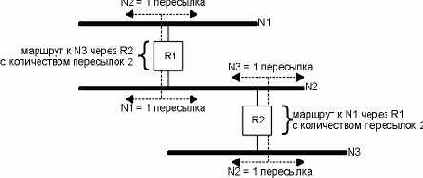

Рисунок 10.4 Пример маршрутизаторов и сетей.




Маршрутизатор R1 объявляет маршрут к N2 со счетчиком пересылок равным 1, послав широковещательное сообщение на N1. (Бессмысленно объявлять маршрут к N1 в широковещательном сообщении, посланном на N1.) Он также объявляет маршрут к N1 со счетчиком пересылок равным 1, послав широковещательное сообщение на N2. Точно так же, R2 объявляет маршрут к N2 с показателем 1 и маршрут к N3 с показателем 1.

Если смежный с нами маршрутизатор объявил маршрут к удаленной сети со счетчиком пересылок равным 1, то для нас показатель к этой сети будет равен 2, так пакет необходимо послать сначала на наш маршрутизатор, чтобы получить доступ к сети. В примере, приведенном выше, показатель к N1 для R2 равен 2, так же как и показатель к N3 для R1.

Так как каждый маршрутизатор посылает свои таблицы маршрутизации соседям, определяется каждая сеть в каждой автономной системе (AS). Если внутри AS существует несколько путей от маршрутизатора к сети, маршрутизатор выбирает путь с наименьшим количеством пересылок и игнорирует другие пути.

Величина счетчика пересылок ограничена значением 15, что означает, что RIP может быть использован только внутри AS, где максимальное количество пересылок между хостами составляет 15. Специальное значение показателя, равное 16, указывает на то, что на данный IP адрес не существует маршрута.
