Формат пяти TFTP сообщений.

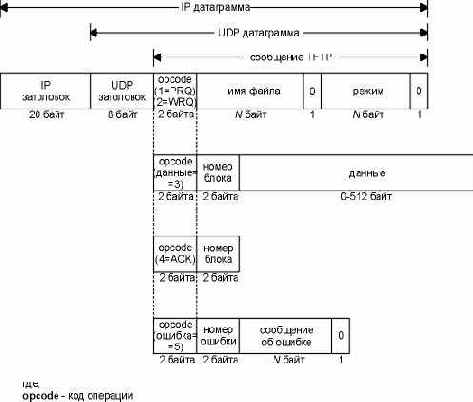

Рисунок 15.1 Формат пяти TFTP сообщений.




И клиент и сервер должны иметь возможность осуществить преобразование между этим форматом и каким-либо другим (другой разделитель строк), который используется на локальном хосте. Передача octet обозначает, что данные будут передаваться в виде 8-битных байтов без интерпретации.

Каждый пакет данных содержит номер блока (block number), который затем используется в пакете подтверждении. В качестве примера скажем, что когда необходимо осуществить чтение файла, клиент посылает запрос на чтение (RRQ), указывая имя файла и режим. Если файл может быть прочитан клиентом, сервер отвечает пакетом данных с номером блока равным 1. Клиент посылает подтверждение (ACK) на номер блока 1. Сервер отвечает следующим пакетом данных с номером блока равным 2. Клиент подтверждает номер блока 2. Это продолжается до тех пор, пока файл не будет передан. Каждый пакет данных содержит 512 байт данных, за исключением последнего пакета, который содержит от 0 до 511 байт данных. Когда клиент получает пакет данных, который содержит меньше чем 512 байт, он считает, что получил последний пакет.

В случае запроса на запись (WRQ) клиент посылает WRQ, указывая имя файла и режим. Если файл может быть записан клиентом, сервер отвечает подтверждением (ACK) с номером блока равным 0. Клиент посылает первые 512 байт файла с номером блока равным 1, сервер отвечает ACK с номером блока равным 1.

Этот тип передачи данных называется протоколом с остановкой и ожиданием подтверждения (stop-and-wait) . Он используется только в простых протоколах, таких как TFTP. Мы увидим в разделе "Изменение размера окна" главы 20, что TCP предоставляет другую форму подтверждений, которая позволяет добиться более высокой пропускной способности. TFTP разработан таким образом, чтобы реализация была как можно проще, а не для того чтобы повысить пропускную способность.

Последний тип TFTP сообщений это сообщения об ошибках, код операции (opcode) равен 5. Это как раз то, чем сервер отвечает в том случае, если запрос на чтение или запись не может быть обработан. Ошибки чтения или записи в течении передачи файла также приводят к тому, что отправляется сообщение об ошибке, при этом передача прекращается. Номер ошибки (error number) содержит цифровой код ошибки, за которым следует сообщение об ошибке в ASCII формате, которое может содержать дополнительную информацию предоставляемую операционной системой.

Так как TFTP использует ненадежный UDP, то именно от TFTP зависит, как будут обработаны потерянные и дублированные пакеты. В случае потери пакета, отправитель отрабатывает тайм-аут и осуществляет повторную передачу. (Возможно появление проблемы, называемой "синдромом новичка" (sorcerer's apprentice syndrome), которая может возникнуть, если с обеих сторон будет отработан тайм-аут и осуществлена повторная передача. Раздел 12.2 [Stevens 1990] показывает, в результате чего может возникнуть подобная проблема.) Как и в большинстве UDP приложений, контрольная сумма TFTP сообщения не расчитывается, а это означает, что любое повреждение данных может быть определено только с помощью контрольной суммы UDP (см. главу 11, раздел "Контрольная сумма UDP").
