Формат BOOTP запроса и отклика.

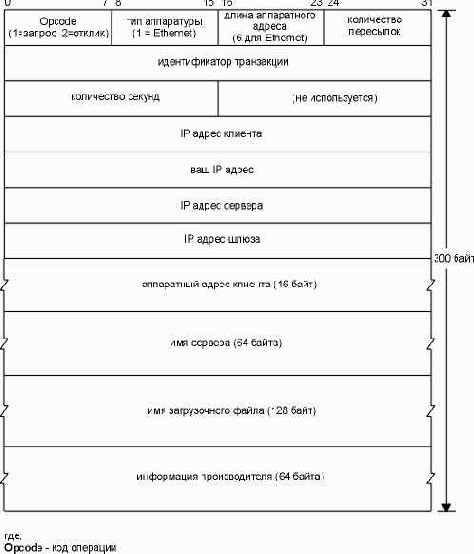

Рисунок 16.2 Формат BOOTP запроса и отклика.




Код операции (opcode) равен 1 для запроса и 2 для отклика. Поле типа аппаратного адреса (hardware type) равно 1 для Ethernet 10 Мбит/сек, это же значение находится в поле с таким же именем в ARP запросе или отклике (см. рисунок 4.3). Длина аппаратного адреса (hardware address length) равна 6 байтам, как и для Ethernet.

Счетчик пересылок (hop count) устанавливается клиентом в 0, однако может быть использован уполномоченным сервером (описано в разделе "BOOTP через маршрутизаторы" этой главы).

Идентификатор транзакции (transaction ID) - 32-битное целое число, которое устанавливается клиентом и возвращается сервером. Оно позволяет клиенту сопоставить отклик с запросом. Клиент устанавливает в это поле случайное число для каждого запроса.

В поле количество секунд (number of seconds) клиент записывает время, когда он предпринял первую попытку загрузиться. На основании значения этого поля вторичный сервер делает вывод о том, что первичный сервер не доступен. (Вторичный сервер делает подобный вывод если величина в поле количества секунд достигла определенного значения.)

Если клиент уже знает свой IP адрес, он заполняет поле IP адрес клиента (client IP address). Есле нет - клиент устанавливает это значение в 0. В последнем случае сервер вставляет в поле ваш IP адрес (your IP address) IP адрес клиента. Поле IP адрес сервера (server IP address) заполняется сервером. Если используется уполномоченный сервер (раздел "BOOTP через маршрутизаторы" этой главы), он заполняет IP адрес шлюза (gateway IP address).

Клиент должен установить свой аппаратный адрес клиента (client hardware address). Это то же значение, которое находиться в заголовке Ethernet и в поле UDP датаграммы, благодаря чему оно становится доступным любому пользовательскому процессу (например, серверу BOOTP), который получил датаграмму. Обычно процессу, работающему с UDP датаграммами, сложно или практически невозможно определить значение, находящееся в поле заголовка Ethernet датаграммы, в которой передается UDP датаграмма.

Имя хоста сервера (server hostname) это строка, которая заполняется сервером (не обязательно). Сервер также может заполнить поле имени загрузочного файла (boot filename). В это поле заносится полный путь к файлу, который используется при загрузке.

Область производителя (vendor-specific) используется для различных расширений BOOTP. В разделе "Информация производителя" этой главы описываются некоторые из этих расширений.

Когда клиент стартует с использованием BOOTP (код операции равен 1), запрос обычно рассылается с помощью широковещательного сообщения канального уровня, при этом IP адрес назначения в IP заголовке обычно установлен в 255.255.255.255 (ограниченный широковещательный запрос, глава 12, раздел "Широковещательные запросы"). IP адрес источника - 0.0.0.0, так как клиент еще не знает своего IP адреса. Обратитесь к рисунку 3.9, где показано, что 0.0.0.0 это разрешенный IP адрес источника, используемый в момент загрузки источника.
