Один из возможных способов осуществить

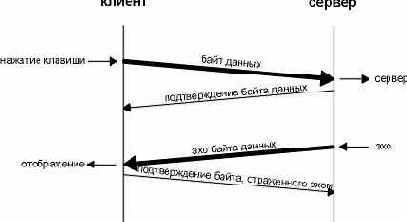

Рисунок 19.1 Один из возможных способов осуществить удаленное эхо введенного символа.




Обычно сегменты 2 и 3 объединяются - подтверждение введенного символа отправляется вместе с эхо. Мы опишем технику подобного комбинирования (которое называется задержанным подтверждением) в следующем разделе.

Rlogin не случайно выбран для иллюстрации примеров. Это приложение обычно посылает от клиента серверу по одному символу. При рассмотрении Telnet (глава 26), мы увидим, что там предусмотрена опция, которая позволяет отправить строку ввода от клиента серверу, что уменьшает загрузку сети.

На рисунке 19.2 показан поток данных, соответствующий вводу пяти символов date\n. (Мы не показали процесс установления соединения и удалили весь вывод, посвященный типу сервиса. BSD/386 устанавливает TOS для Rlogin соединения таким образом, минимизировать задержку.) В строке 1 от клиента серверу отправляется 1 символ (d). В строке 2 приходит подтверждение на этот символ и его эхо. (Два средних сегмента на рисунке 19.1 объединены.) В строке 3 подтверждается символ, отраженный эхом. Строки 4-6 соответствуют символу a, строки 7-9 соответствуют символу t, а строки 10-12 символу e. Секунды задержки между строками 3-4, 6-7, 9-10 и 12-13 вызваны "человеческим фактором" (скорость ввода символов пользователем).

Обратите внимание на отличие в строках 13-15. В данном случае от клиента серверу посылается один символ (Unix символ новой строки, который генерируется при нажатии клавиши RETURN), однако эхом возвращается два символа. Эти символы возврата каретки и пропуск строки (CR/LF), при этом курсор перемещается в крайне левую позицию следующей строки.

В строке 16 показан вывод команды date, запущенной на сервере. 30 байт соответствуют следующим 28 символам

Sat Feb 6 07:52:17 MST 1993

плюс пара CR/LF в конце.


1 0.0 bsdi.1023 > svr4.login: P 0:1(1) ack 1 win 4096
2 0.016497 (0.0165) svr4.login > bsdi.1023: P 1:2(1) ack 1 win 4096
3 0.139955 (0.1235) bsdi.1023 > svr4.login: . ack 2 win 4096

4 0.458037 (0.3181) bsdi.1023 > svr4.login: P 1:2(1) ack 2 win 4096
5 0.474386 (0.0163) svr4.login > bsdi.1023: P 2:3(1) ack 2 win 4096
6 0.539943 (0.0656) bsdi.1023 > svr4.login: . ack 3 win 4096

7 0.814582 (0.2746) bsdi.1023 > svr4.login: P 2:3(1) ack 3 win 4096
8 0.831108 (0.0165) svr4.login > bsdi.1023: P 3:4(1) ack 3 win 4096
9 0.940112 (0.1090) bsdi.1023 > svr4.login: . ack 4 win 4096

10 1.191287 (0.2512) bsdi.1023 > svr4.login: P 3:4(1) ack 4 win 4096
11 1.207701 (0.0164) svr4.login > bsdi.1023: P 4:5(1) ack 4 win 4096
12 1.339994 (0.1323) bsdi.1023 > svr4.login: . ack 5 win 4096

13 1.680646 (0.3407) bsdi.1023 > svr4.login: P 4:5(1) ack 5 win 4096
14 1.697977 (0.0173) svr4.login > bsdi.1023: P 5:7(2) ack 5 win 4096
15 1.739974 (0.0420) bsdi.1023 > svr4.login: . ack 7 win 4096

16 1.799841 (0.0599) svr4.login > bsdi.1023: P 7:37(30) ack 5 win 4096
17 1.940176 (0.1403) bsdi.1023 > svr4.login: . ack 37 win 4096
18 1.944338 (0.0042) svr4.login > bsdi.1023: P 37:44(7) ack 5 win 4096
19 2.140110 (0.1958) bsdi.1023 > svr4.login: . ack 44 win 4096
