Подключение LCD-индикатора к LPT-порту - позволяет значительно расширить функциональные возможности компьютера, а также обеспечить компьютеру уникальный внешний вид, что особенно радует любителей модинга. Индикатор может быть установлен в свободный 5" отсек (если таковые еще остались :-) или вынесен на переднюю панель компьютера.
Ниже покзан вариант с исользование дисплея INTECH ITM-1602A (рис.1).

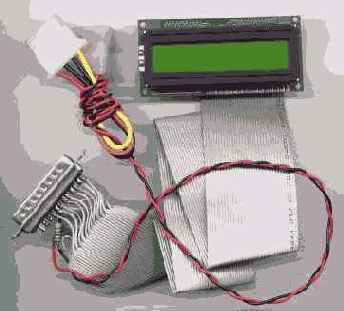

Рис.1 Внешний вид дисплея INTECH ITM-1602A


Рис.2 Принципиальная схема и внешний вид устройства в сборе.

Программное обеспечение

LCD Smartie
LCDriver 2.0. Faq по LCD экранам и софт - сайт программы LCDriver


Winamp LCD Plugin 0.5.3
- Плагин для Winamp'а.
Winamp LCD Plugin 0.6.2a - Плагин для Winamp'а. Выводит информацию о песне (название, автор, длительность), состоянии Winamp'а (пауза, стоп, воспроизведение), показывает системное время. Все, что будет на экране можно настроить вручную.
LCD-2.8.zip Плагин для программы Girder
LCDPrint - Программа для проверки LCD-индикатора
LCD disp - Монитор состояния системы (http://www.joker-tmn.narod.ru)

В продолжение темы... LCD дисплей и матричная клавиатура 4х4 через LPT-порт. Подключение ЖКИ к LPT-порту компьютера



Подключение ЖКИ к LPT-порту компьютера



Подключение ЖКИ к LPT-порту компьютера.
      Существуют различные схемы подключения жидкокристаллических индикаторов к компьютеру. Все эти схемы объединяет общий недостаток - высокая цена индикатора: около 150 р. для 7-сегментных и около 400 р. для матричных.

      У этих схем очень простая интерфейсная часть: всего несколько деталей. Но если применить дешевый индикатор, например ИЖЦ15-6/7 за 15 р., устройство можно значительно удешевить даже при значительном усложнении интерфейсной части.
      Предлагаемое вашему вниманию устройство - это побочный продукт работы над индикаторным модулем для микропроцессорной системы (модуль отлаживался на LPT-порту компьютера). Поэтому даже не предпринималось попыток "подружить" модуль с принтером или сканером. Это - игрушка для тех, кому нечем занять свободный LPT-порт.

      ИЖЦ15-6/7 - типичный часовой ЖКИ. У него две подложки: первая объединяет разряды часов и минут, вторая - секунд. Поскольку сегменты ИЖЦ15-6/7 начинают заметно темнеть уже при напряжении 2,5В, к нему нельзя применить динамическую индикацию при напряжении питания 5В (пробовал, действительно не получилось). Пришлось использовать статическую индикацию.
Разряды ЖКИ на схеме показаны раздельно и нумеруются с нуля. Разряд 0 - вырожденный, может отображать только цифры 1 и 2. Сегменты и подложки ЖКИ подключены к выходам сдвиговых регистров с последовательной загрузкой К561ИР2 (имп. аналог CD4015AD). Данные в регистры загружаются через 2 бита LPT-порта: бит 0 - данные, 1 - стробирование. Код в регистрах нужно периодически инвертировать, чтобы вредная для ЖКИ постоянная составляющая напряжения была близка к нулю. Питание всей схемы осуществляется от сигнала INIT: индикатор включен, когда на INIT высокий уровень. При выключении схемы нужно также выставить на всех использованных выводах порта, иначе схема будет питаться через защитные диоды на входах микросхем.

Прилагается демонстрационная программа для Windows 9x/NT, позволяет:
- выводить на индикатор текущее время или счётчик секунд;
- ручной ввод цифр с клавиатуры на индикатор;
- тестирование сегментов;
- работать с портами как в debug (ввод из произвольного порта, вывод в произвольный порт) - пригодится пользователям NT.
Эта программа - лишь пример управления индикатором, основа для ваших собственных разработок. Под Windows NT для работы программы нужен драйвер PortTalk (http://www.beyondlogic.org/porttalk).

Файлы:

Схема и файлы примеров (39,0 кб)


(с) Дужий Алексей.
