Логическая структура комплекса и взаимодействие его подсистем

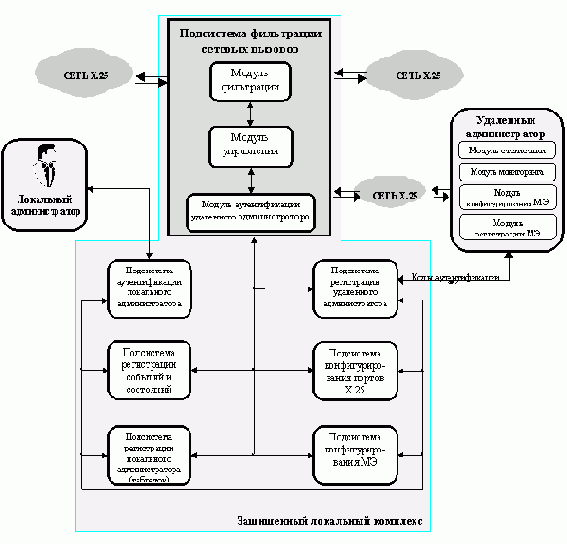

Структурная схема комплекса, отражающая взаимосвязь работы его подсистем и взаимодействие с внешней средой, представлена на Рис. 4-1:


Рис. - 1

В состав комплекса "ФПСУ X.25" входят следующие основные компоненты:

Межсетевой экран:

  • Подсистема фильтрации сетевых вызовов осуществляет:

  • фильтрацию запросов на установление виртуальных соединений и служебных пакетов;

  • идентификацию и аутентификацию запросов;

  • высокоэффективное сжатие данных;

  • резервирование сетевого порта при сбоях в глобальной сети x...25.

  • Подсистема аутентификации удалённого администратора:

  • осуществляет идентификацию и аутентификацию удалённого администратора при запросах на доступ к МЭ;

  • предоставляет возможность дистанционного доступа к другим подсистемам МЭ;



  • контролирует права удалённого администратора при запросах на доступ.

  • Подсистема разграничения доступа:

  • осуществляет идентификацию и аутентификацию локальных администраторов;

  • разграничивает доступ к МЭ по зарегистрированным правам для различных классов администраторов;

  • обеспечивает целостность программной и информационной частей комплекса, создавая на компьютере собственную изолированную среду и защищая данные на жестком диске;

  • обеспечивает возможность контроля целостности программных модулей МЭ.

  • Подсистема конфигурирования СЕТЕВОГО ФИЛЬТРА X.25 позволяет задавать критерии фильтрации в виде таблиц разрешенных соединений и интерфейсов доступа.

  • Подсистема конфигурирования сетевых портов осуществляет настройку сетевого оборудования комплекса для работы конкретного МЭ;

  • Подсистема регистрации событий и состояний (статистики):

  • автоматически выполняет автономный сбор полной статистической информации о функционировании МЭ, в частности: регистрирует на МЭ запросы на установление виртуальных соединений, действия локальных операторов и администраторов, а также удалённых администраторов;

  • предоставляет возможность просмотр статистических данных и на запись их в файл соответствующего формата (DBF) для последующей обработки другой программой;


  • Подсистема регистрации удалённых администраторов позволяет регистрировать на МЭ удалённых администраторов для последующей их идентификации и аутентификации с присвоением им конкретных прав на доступ к подсистемам МЭ.


    • Подсистема удалённого администрирования МЭ



  • Подсистема удалённого администрирования осуществляет:


  • фильтрацию входящих вызовов;


  • идентификацию и аутентификацию МЭ при запросах удалённого администратора;


  • идентификацию и аутентификацию удалённого администратора при запуске подсистемы;


  • защиту работы подсистемы путем блокировки любых действий до введения пароля.


  • Модуль регистрации МЭ осуществляет регистрацию МЭ для его последующей идентификации и аутентификации.


  • Модуль конфигурации МЭ осуществляет:


  • дистанционное конфигурирование МЭ;


  • согласование работы нескольких МЭ, в частности синхронизацию времени на МЭ с текущим временем удалённого администратора.


  • Модуль статистики осуществляет:


  • доступ к статистике, накопленной на МЭ, её просмотр и вывод в файлы для последующей обработки;


  • автоматический сбор статистики с МЭ в собственное специальное хранилище.


  • Модуль "Мониторинг" осуществляет автоматический анализ регистрационной информации с графическим отображением результатов анализа и сигнализацией программируемых событий.


    • [] [] []
